呼吸阀是固定在储罐顶上的通风装置,以保证罐内压力的正常状态,防止罐内超压或真空使储罐遭受损坏,也可减少罐内液体挥发损失。
根据中国《石油化工设计防火规范》(GB50160-92)的规定:“甲、乙类液体的固定顶罐,应设阻火器和呼吸阀”,大野公司研制开发DB型系列新产品,具有规格齐全,结构紧凑、重量轻、通风量大、泄露小等优点。产品有单呼阀、单吸阀、呼吸阀,各种结构型式均可与阻火器组合构造,也可配制所需的接管。 |
|
汽油、煤油、柴油、芳烃、硫、空气等,或其他石油化工物料,阻火类别的选用根据“HGJ21-89”进行。 |
|
呼出压力:B、+980Pa C、+1750Pa D、+4KPa E、+18KPa
吸入压力:B、-295Pa C、-295Pa D、-0.5KPa
(操作压力指标也可以由用户指定)
使用环境温度:-30°C -60°C |
|
1、呼吸阀代号以DB表示,DAB为阻火呼吸阀代号。
2、呼吸阀类型代号以吸入和呼出口有否接管来分类,见下表
代号 |
类型 |
代号 |
类型 |
DB1 |
呼吸阀 |
DAB1 |
阻火呼吸阀 |
DB2 |
带双接管呼吸阀 |
DAB2 |
带双接管阻火呼吸阀 |
DB3 |
带吸入接管呼吸阀 |
DAB3 |
带吸入接管阻火呼吸阀 |
DB4 |
带呼出接管呼吸阀 |
DAB4 |
带呼出接管阻火呼吸阀 |
DB5 |
单呼阀 |
DAB5 |
阻火单呼阀 |
DB6 |
单吸阀 |
DAB6 |
阻火单吸阀 |
DB7 |
带接管呼出阀 |
DAB7 |
带接管阻火呼出阀 |
DB8 |
带接管吸入阀 |
DAB8 |
带接管阻阻火吸入阀 |
3、主体材料代号见下表
代号 |
主体材料 |
阀盘和阀座 |
阀密封件 |
I |
ZG200-400 |
0Cr19Ni9Ti |
F4 |
II |
ZG0Cr18Ni9Ti |
和主体材料相同 |
III |
ZG0Cr18Ni9Ti |
IV |
ZG0Cr18Ni12Mo2Ti |
V |
ZA1Si7Mg |
|
|
|

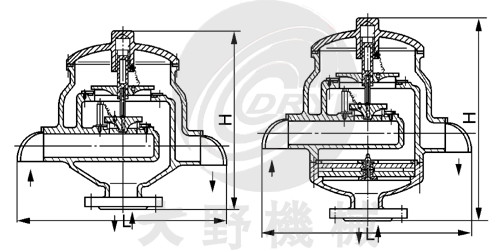

DB1型呼吸阀
DN50-400 |
DAB1型阻火呼吸阀
DN50-400 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
H
|
280 |
430 |
430 |
530 |
630 |
740 |
820 |
940 |
350 |
500 |
500 |
600 |
700 |
820 |
900 |
1020 |
L |
300 |
450 |
450 |
650 |
850 |
1000 |
1100 |
1250 |
|
|

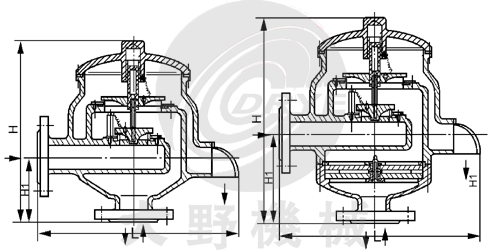

DB2型带双接管呼吸阀
DN50-250 |
DAB2型带双接管阻火呼吸阀
DN50-250 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
H
|
280 |
430 |
430 |
530 |
630 |
740 |
350 |
500 |
500 |
600 |
700 |
820 |
H1
|
110 |
180 |
180 |
220 |
260 |
320 |
180 |
250 |
250 |
290 |
330 |
400 |
L |
320 |
450 |
450 |
620 |
750 |
850 |
|
|

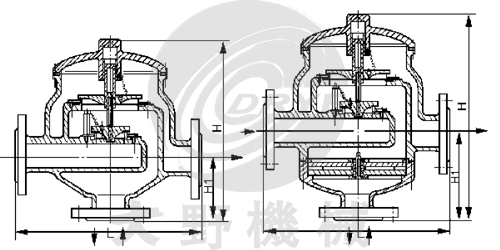

DB3型带吸入接管呼吸阀
DN50-250 |
DAB3型带吸入接管阻火呼吸阀
DN50-250 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
H
|
280 |
430 |
430 |
530 |
630 |
740 |
350 |
500 |
500 |
600 |
700 |
820 |
H1
|
110 |
180 |
180 |
220 |
260 |
320 |
180 |
250 |
250 |
290 |
330 |
400 |
L |
310 |
450 |
450 |
635 |
800 |
950 |
|
|

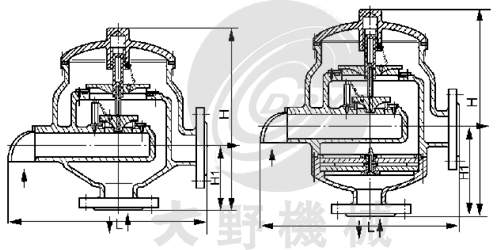

DB4型带呼出接管呼吸阀
DN50-250 |
DAB4型带呼出接管阻火呼吸阀
DN50-250 |
|
|
