产品特性
单元由单孔道左、右扭转的螺旋片组焊面成，它的技术性能；最高分散程度≤10μm，液一液、液一固相不均匀度系数 ≤5%
产品的压力降计算以混合器当量直径和内径D为基准的摩擦系数φD来表示。
△P=ΦD w2 ReD=Dρc |
SK型的雷诺数ReD和摩擦系数φD的关系 |
|
SK型 |
层流区 |
范围 |
ReD<23 |
关系式 |
ΦD=430/ReD |
过度流区 |
范围 |
23< ReD<300 |
关系式 |
ΦD=87.2 ReD-0.491 |
湍流区 |
范围 |
300< ReD<1100 |
关系式 |
ΦD=17.0 ReD-0.205 |
完全湍流区 |
范围 |
ReD<1100 |
关系式 |
ΦD=2.53 |
|
|
产品型号 |
规 格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
规 格 |
Dg(mm) |
dh(mm) |
Q(m3/h) |
SK-5/10 |
10 |
5 |
0.15-0.3 |
SK-50/100 |
100 |
50 |
14-28 |
SK-7.5/15 |
15 |
7.5 |
0.3-0.6 |
SK-62.5/125 |
125 |
62.5 |
22-44 |
SK-10/20 |
20 |
10 |
0.6-1.2 |
SK-75/150 |
150 |
75 |
31-64 |
SK-12.5/25 |
25 |
12.5 |
0.9-1.8 |
SK-100/200 |
200 |
100 |
56-110 |
SK-16/32 |
32 |
16 |
1.4-3.2 |
SK-125/250 |
250 |
125 |
88-177 |
SK-20/40 |
40 |
20 |
2.2-4.5 |
SK-150/300 |
300 |
150 |
127-255 |
SK-25/50 |
50 |
25 |
3.5-7.0 |
SK-175/350 |
350 |
175 |
173-346 |
SK-32.5/65 |
65 |
32.5 |
5.9-12 |
SK-200/400 |
400 |
200 |
226-452 |
SK-40/80 |
80 |
40 |
9-18 |
SK-250/500 |
500 |
250 |
353-706 |
|

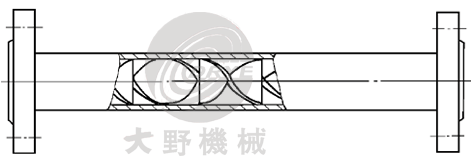

产品实物图 |
|
产品用途
适用于化工、石油、制药、食品、精细化工、塑料、环保、合成纤维、矿冶等部门的混合、反应、萃取、吸收、注塑、配色、传热等过程，对较小流量并伴有杂质或粘度≤106厘泊的高粘性介质尤为适用。
应用实例
SK型静态混合器在以丙烷为溶剂脱除渣油中沥青装置上的应用
国内某厂丙烷脱沥青装置以减压渣油为原料，液相丙烷为溶剂，进行液一液萃取，生产高粘度润滑油料成催化裂化原料，同时提到沥青，实现 良好的渣油稀释，提高了油品回收率，降低了溶剂比，节约了能耗。
SK型静态混合器在纸浆氯化工艺中应用
国内某造纸厂应用了大野公司生产的SK型静态混合器，理氯量达到工艺要求，保证了漂白浆质量，由于氯气在浆料中充分分散、反应，吸收完全，生产正常，无溢氯现象，改善了生产环境，提高了浆料优质品率。 |
| |
|
|
