超高速沈殿装置

2009年01月18日大野机械

超高速沈殿装置、スパイラルセパレーター、De Hoxar Spiral Separator（デ?ホクサースパイラルセパレーター）

超高速沈殿装置Spiral Separatorは、らせん状の傾斜板（プレートパック）を沈殿槽内部に設置し、回転させることで粒子の沈降速度を飛躍的に高めた沈殿装置です。
本装置は、英国サザンウォーター社（正式名称：Southern Water Services Ltd.）より技術導入したものです。

高速化により従来型沈殿池の1/10以下の設置面積で代替可能
従来型に比べて2～3倍の高濃度汚泥の回収が可能
プレートの周速を液上昇速度に合わせることによりプレートでの乱流を抑え、従来型より優れた固液分離を実現
据付、土木工事を含めた建設費を従来型の約1/2に縮減

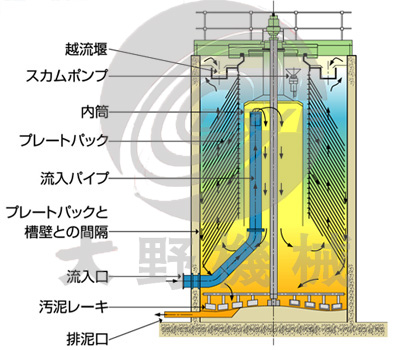

De Hoxar Spiral Separatorの断面図

原水は流入口からタンク内部に流入し、プレートパックを通過し、処理水はタンク上部の越流堰から流出します。プレートパックは、原水の上昇速度に合わせて回転しています。プレートパックを回転させることによりSSの見かけ沈降速度が上昇し、同時に沈降距離が短縮されます。その結果、必要沈降面積の大幅な削減が可能になりました。沈降した汚泥は、タンク底部に溜まり、排泥口から排出されます。

最初沈殿地
最終沈殿地
返流水のSS回収
重力濃縮槽の代替
合流改善
高度処理用
上水沈殿池
砂ろ過、接触酸化槽の逆洗排水処理

形式	SST-2.5	SST-3.5	SST-5.0	SST-7.0	SST-10.0
タンク径(m)	2.5	3.5	5.0	7.0	10.0
高さ(m)	6.0	8.0	10.0	10.5	12.5
プレート材質	SUS304	PP	PP	PP	PP
処理量(m 3 /日)	1,600	3,700	13,000	26,000	70,000

処理量は最初沈殿池に適用した場合で（过滤器）
